製 品 案 内　　　(特定商取引法による表示)

勝手ながら設計・試作評価時間の都合上製造数が限られます、 ご予定のある場合は予め問い合わせ頂ければ幸いです。
各機器の詳細は下の　画像又はModel: **** 　からリンクページを参照願います。
■ 学校・研究機関への試験導入機はAcademic価格にて提供させて頂く予定です。
2024 ケーブル別売として価格改定

LDM-109
Model: LDM-109　（Laser Distance Meter）
応用例: 降雪量・積雪深・雪庇・変移観測など
概　要: 屋外設置用 レーザー 距離計
赤色可視光 レーザー・class2 (1mW以下)
電　源: DC12V動作(Typ5w以下) / ACアダプタ付属
出　力: USB-micro標準/ RS232C / RS422 / ご相談
販売価格 　\ 98,000- (ケーブル別) ■2022年発売 ■納期：ご相談
　　　　　■実験継続中 ■説明書 ■製品図 ■Field_TEST

FTU-640
Model: FTU-640　（FTP/FTPSデータ転送装置）
応用例: センサー(232C)データの転送・保存
概　要: 観測装置のデータ転送やデータ保存用
LAN（or Router）経由でのデータ転送
電　源: DC5V(1.4A) 動作 / ACアダプタ付属
出　力: LAN (RJ45) / USB-Memory(Data_Backup)
販売価格 　\ --,--- (ケーブル別) ■発売予定 　未　定
　　　　　■準備中 ■説明書 ■製品図

MPS-129
Model: MPS-129　（多点走査型レーザー距離計）
応用例: 多点測定・雪庇形状・多点積雪深 計測など
概　要: 屋外設置用 レーザー 多点走査型測距装置
赤色可視光 レーザー・class2 (1mW以下)
電　源: DC12V動作 (Max20W)/ ACアダプタ付属
出　力: USB-micro標準 / RS232C / RS422
販売価格 　\ ---,--- (ケーブル別) ■発売予定 　未　定
　　　　　■準備中 ■説明書 ■製品図 ■Field_TEST

SFC-211
Model: SFC-211　（シングルビーム型近赤外線反射式・降雪計数器）
応用例: 降雪検知・降雪強度・降雪量 観測
概　要: 屋外設置用定点観測装置・近赤外線出力
電　源: DC12V 動作(Typ5w以下)/ ACアダプタ付属
出　力: USB-micro標準 / RS232C / RS422
販売価格 　\ 98,000- (ケーブル別) ■2023年発売 ■納期：ご相談
　　　　　■実験継続中 ■説明書 ■製品図 ■Field_TEST

SFC-244
Model: SFC-244　（マルチビーム型近赤外線反射式・降雪計数器）
応用例: 降雪検知・降雪量算出・降水量算出や観測
概　要: 屋外設置用定点観測装置・近赤外線出力
電　源: DC12V動作 (10w以下) / ACアダプタ付属
出　力: USB-micro標準 / RS232C / RS422
予定価格 　\ 148,000- (ケーブル別) 基礎実験開始
　　　　　■開発中 ■暫定説明書 ■製品図 ■Field_TEST

TNS-401
Model: TNS-401　（ドップラーレーダー）
応用例: 車両通過判定
概　要: 屋外設置用定点観測装置
電　源: DC12V動作(Typ5w以下) / ACアダプタ付属
出　力: USB-micro標準 / RS232C / RS422
■実験継続中
予定価格 　\ 108,000- (ケーブル別) ■発売予定
　　　　　■実験継続中 ■説明書 ■製品図 ■Field_TEST

TNS-402
Model: TNS-402　（ﾄﾞｯﾌﾟﾗｰﾚｰﾀﾞｰ＋車両走行音サンプラー）
応用例: 路面状態の実況判定
概　要: 屋外設置用定点観測装置
路面の乾燥・シャーベット・積雪検出
電　源: DC12V動作(Typ5w以下) / ACアダプタ付属
出　力: USB-micro標準 / RS232C / RS422
■開発中
予定価格 　\ 148,000- (ケーブル別) 共同実験予定
　　　　　■開発中 ■説明書 ■製品図 ■Field_TEST

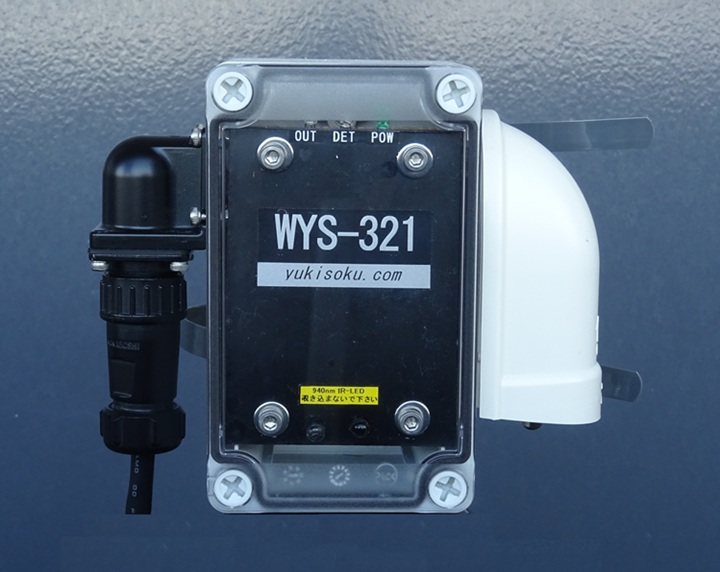

WYS-321
Model: WYS-321　（融雪用積雪検知器）
応用例: 屋根融雪・玄関/庭先融雪等、積雪・気温制御用
概　要: 屋外設置用積雪検知器
電　源: DC12V動作(10w以下) / ACアダプタ付属
出　力: (a)接点出力 AC250V 5A (誘導 3A) ・ USB-micro標準
予定価格 　\ **,***- (ケーブル別) ■発売予定 　
　　　　　■開発中 ■暫定説明書 ■製品図 ■Field_TEST

TRL-320
Model: TRL-320　（AC100V タイマーリレー）
応用例: ヒーター制御・ポンプ用マグネット制御等
概　要: 屋外設置用 on/offタイマー
センサー(or スイッチ)接続でタイマー動作
電　源: AC 100V 12W以下　(出力負荷電力は含まず)
出　力: 無電圧接点　(ヒーター負荷 800W以下) (誘導負荷100V/3A)
　　　 又はAC100V(ヒーター負荷 800W以下) (誘導負荷100V/3A)
販売価格 　\ ---,--- 　 ■発売予定 未　定
　　　　　■準備中 ■説明書 ■製品図

option
option: 接続ケーブル・取り付け金具・他オプション類
　　 単管用垂直・水平取り付けベース
　　 ケーブル類等　随時追加
　　 　


その他順次計画予定






運用評価・フィールド観測

ユーザー様の観測データは別途ご案内しております。ご不明な場合は問い合わせ頂けます様お願い致します。

電気的な評価試験が終わった後、実環境で評価運用しています。実用に問題無ければ販売を開始します。
観測中のデータは LAN や携帯電話網経由で随時 webサーバーへ取り込んでおり、
ここではそのデータをグラフ化する等、データの見える化を行なっています。
ケーブル接続で観測できる場合はセンサー出力を直接 PCへ取り込む事も可能です。
その場合は市販の USB-micro(or RS232C変換)ケーブルをご用意頂き PC側では通信ターミナルソフト
Tera_Term(Free Soft)等をお使い願います。
tera-termを初めてお使いの方は 設定参考及び時刻合わせマクロをご利用下さい。

tera-termで長期間のログを取る場合、日時に関わらず一つのファイルにまとめられます。
日付け毎に分けてログにしたい場合は sio_loggerをご用意しております。コマンド送信はできません。
詳細を一読して頂き、ご要望に合うようであればご利用下さい。
■　ご利用前に お読み下さい    ■　USB用 sio_log.zip (exe for windows)

field 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　
・LDM-109_Data →　 待 機 中 ・MPS-129_Data →　 過去実験 ・WYS-321_Data→　 過去実験
・SFC-211_Data→　 待 機 中 ・SFC-244_Data→　 実験観測 ・****　→　 ****
・TNS-401_Data →　 実 験 中 ・TNS-402_Data→　 過去実験 ・****→　 ****

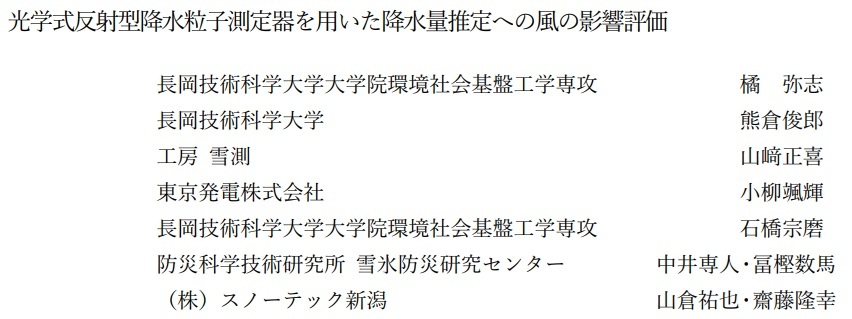

実験・研究・発表資料

下記は発表済のみ記載しています。内容はタイトル画像からリンクを参照下さい。
近年の発表以外は で検索頂けます。 尚、発表された論文の著作権は各学会に帰属します。
※ 関係各位のご厚意により各種実験に参加させて頂いております事に感謝申し上げます。



2023年　
修士生研究発表、土木学会新潟会での発表です
（旧モデルのデータです）

2023年　
修士生研究発表、雪氷学会北信越での発表です
（旧モデルのデータです）

2022年　
修士生研究発表、土木学会への発表です
後日、第40回土木学会関東支部新潟会研究調査　　　
発表会において「土屋雷蔵賞」に選出されたと　　　
吉報が届きました事をお知らせさせて頂きます。　　

2021年　
修士生研究発表、土木学会への発表です　　
　　　　　　　　　　　　　　　　　　　　　　　　

2021年　
ドップラーレーダーを使い降雪・降水量測定を　　　
試みる、これ迄の実験では周囲環境による影響が　　
大きい事から、対策をしながら実験をしている。　　

○掲載先 Asian Transport Studies
○掲載先 交通工学論文集

2020年　
修士生研究発表　　※技術協力案件につき掲載許諾済
ドップラーレーダーを用いて車両交通量を計測し　
道路状況(路面状況)を判断(判定)する試み。 　
今後は逐次状況判断ができるかを検討する予定。　
←は発表前原稿から（発表時は一部訂正あり）　　
後日これを基に発展させた論文を東アジア交通学会
（略称　EASTS）↓に発表し
E.Asia Society for Transportation Studies　　　
優秀論文賞（"technologicai innovation"部門)を　
受賞と吉報が届きました事をお知らせさせて頂きます。

2019年　
ドップラーレーダーで吹雪量を観測する試み。　　
過去室内模擬実験ではその反応を確認できたが　　
屋外での観測(実験)ができていない。　
今後も継続の予定

2019年　
修士生研究発表　　　
2nd_Model ver0.3　　

2019年　
修士生研究発表　　　
2nd_Model ver0.3　　

2019年　
社会実装実験(2)　　

2018年　
数年に渡る光学反射式個体降水観測も大詰め　　　　

2018年　
修士生研究発表　　　
2nd_Model ver0.3　　

2018年　

2018年　
社会実装実験(1)
プロジェクト立ち上げ時、必要な付加機器を設計　　
その後 Prjの中で LoRa 通信の実験も行った。　　　

2017年　
修士生研究発表　　　
2nd_Model ver0.2　　

2017年　

2016年　
修士生研究発表　　　
2nd_Model ver0.1　　

2016年　　

2015年　
修士生研究発表　　　
1st_Model ver0.2　　

2015年　　

2014年　　
修士生研究発表　　　
1st_Model ver0.1　　

2013年　　

2013年　　






一 品 試 作

試験・実験用にとりあえず１台等、ご予算に応じて対応可能です。
こんなイメージの物を・・・がございましたら遠慮なくご相談下さい。

new
new
 実 務 例
呼　　称　:　電源Box (or ケーブル接続Box)
ご依頼先　:　長岡GK大学　T先生よりご依頼　(掲載承諾済)
使用用途　:　ドローン搭載 (写真はイメージ)
製作台数　:　1次試作（手作り）１台　その後基板化

搭載機器が多くなり、個々のケーブル重量も無視できなく、
接続の取り回しや煩雑さに困っているとご相談頂きました。
今回は、搭載時のケーブルを短く邪魔にならない様にする、
ﾊﾞｯﾃﾘｰを共用にし軽量化、機器個別に電源on/offしたい。
等々・・試作は接続確認のためケーブルの直接配線が多数有
←← 1次試作後、改めて予算を頂き基板化しました。Ver2

2022年　車載用 Ver3 製作
2023年　車載用 Ver4-1,4-2 製作
2024年　車載用 Ver5 計画中






工 房 概 要

　　　　
名　　称 : 工房　雪測(こうぼう　ゆきそく)
事業形態 : 個人事業所 2021年11月1日　届出済
業務内容 : 電子機器設計・製造・販売 その他、付随する業務一般
営業時間 : AM 9:00 ～ PM 5:00 (休業日 ： 土日祝祭日 / 夏季 / 年末年始 / 臨時休業有)
住　　所 : 〒940-0086 新潟県長岡市西千手　　　　※　自宅の為詳細は控えさせて頂きます
代　　表 : (公社)日本雪氷学会　会員
問合せ先 :
お問い合わせ頂く際のフォーマットをご用意しておりませんので
上記宛直接連絡頂けますようお願い致します。
特定商取引法による表示
事業者情報 --------- 上記による、住所は納品・請求書に記載
　 　 　 　
販売価格 　--------- 製品案内に表示、非課税事業所につき表示価格にて販売
　 　 　 オプションを含む特殊仕様品は別途見積書に記載
　 　 　 　
受注方法　---------- ご発注はメールに発注書（注文書）添付でお願いします。
ネットワーク関連の不具合によりメールの遅配や紛失も考えられますので
必ず弊所からの受注確認メールをお受け取り下さいます様お願い致します。
電話・口頭でのご発注は受けておりませんのでご了承願います。
配送方法　---------- 通常はヤマト運輸様での発送となります。
送料につきましては発送地域、製品梱包サイズ等で変動しますので、
ご発注頂きましてから確認後、発送予定日とあわせ見積もり書として
ご連絡させて頂きます。
災害発生等によりご要望に添えない場合があります事をご了承願います。
お　支　払 --------- 納品・請求書を同梱させて頂きますので指定口座へ振込みをお願います。
振込み手数料はご負担願います。
初回お取引等、製品発送前にお振込をお願いする場合もございます、
その際は受注確認メールにてご案内させて頂きます。
またクレジットカード・小切手・手形等でのお支払いには対応できません。
領　収　書 --------- 領収書をご希望の場合は予めご連絡願います。
　 　 　 　
キャンセル --------- 通常在庫品は製品発送前であれば可能です。
但し、特殊仕様品又は受注生産品はご容赦願います。
交換・返品 --------- 配送中の破損・製造上の瑕疵による場合は、交換又は返品を承ります。
上記理由による交換をご希望される場合、在庫が有れば代替え品をお送り
致します、代替え品が無い場合は準備までお時間を頂く事があります。
また、特殊仕様等で代替えできない場合は修理で対応させて頂きます。
返送は着払いにて承ります。 但し、誤発注による返品はご容赦願います。






実 務 経 歴

　
　→　雪に関わる以前の回顧録
　以下は雪に関わり始めてからの設計実務
　開発概要　 納入先(敬称略) 実務内容　
・web_刷新(2012) N社一般公開用 N社気象観測ページ刷新・html / php (現在は放置？)
・制御盤用警報集約装置 N社一般販売用 回路設計・基板設計　・ソフト設計　・機構設計
・FTP(S)転送装置・他 Ne〇co東日本、 他 市販製品への回路追加・新規回路設計・筐体設計
・積雪深計データ処理部 北陸地方整〇局、他 回路設計・基板設計・筐体機構設計
・積雪重量計データ処理部 森〇総合研究所、他 回路設計・基板設計・筐体機構設計
・プラスチック成型品設計 N社一般販売用 降雪センサーのプラスチックケース・金型用製品設計
・積雪(着雪)センサー Ne○co東日本、 他 特殊用途向赤外線積雪センサー・回路・基板・ソフト設計
・汎用レーザー積雪深計 N社一般販売用 市販汎用レーザー距離計による積雪深計
　 　 → センサー部 / 回路・基板・ソフト設計
・気象情報提供システム 社会実装実験(関係資料参照) 詳細降雪気象情報提供システム　 付加装置設計
・LoRa通信装置 社会実装実験(関係資料参照) LoRaモジュール使用による回路・基板・機構設計
・実験用着雪センサー 寒〇土木研究所 全アナログ調整仕様による 回路・基板・機構設計
・光反射型降雪量計_1 長岡技科大・水文気象研究室 降雪・降雨センサーの共同実験　回路・基板・ソフト
・光反射型降雪量計_2 基礎研究 汎用センサーによる降雪計数器　回路・基板・ソフト
・距離計実験各種 基礎実験 レーザー距離計・超音波距離計・小型LiDARなど
　 　 ドップラーレーダーによる車両検知・降雪検知
・温度計　各種 基礎実験 放射温度計・pt100・サーミスタ・IC温度計
・車両検知／走行音計 基礎研究 車両走行検知・走行音解析の初期実験、回路・基板・ソフト
・その他 R-Piによる実験・ドップラー・走行音に関する実験は継続中
